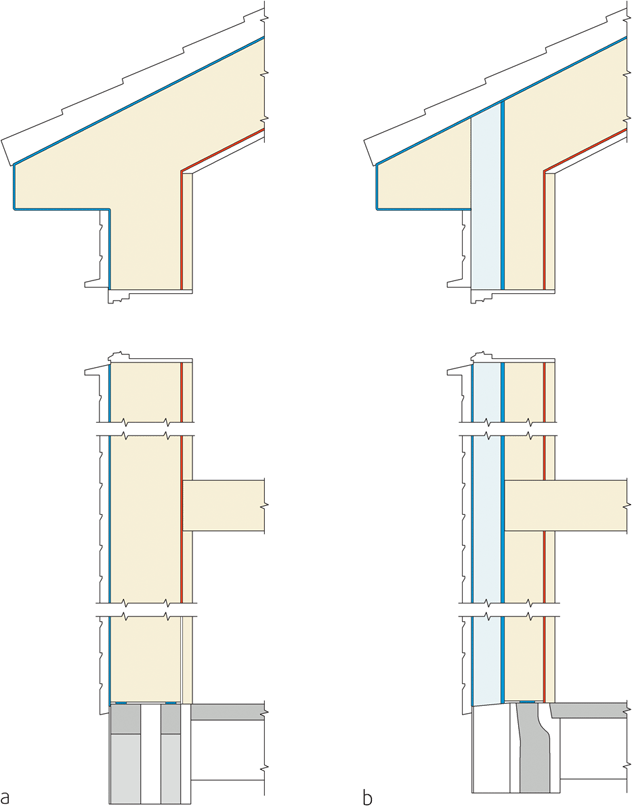

Fig. 01 a og b

Prinsipiell oppbygning

a. Isolasjon montert fra innsiden etter at bygningen er lukket på utvendig side med tett vindsperre. Det er en fordel at utvendig kledning også er montert.

b. Isolasjon montert helt eller delvis fra utsiden og under egen værbeskyttelse

Denne anvisningen viser eksempler på utforming av klimaskjerm for småhus i tre som tilfredsstiller kriteriene for passivhus i NS 3700 Kriterier for passivhus og lavenergihus – Boligbygninger og i Byggteknisk forskrift (TEK10). Anvisningen viser løsninger og detaljer, med hovedvekt på isolering og tetting for to prinsipper, se fig. 01 a og b:

– bindingsverk av gjennomgående stendere i hele veggtverrsnittet (sammensatte tverrsnitt i form av splittet limtre, I-profiler, parallellfiner) med isolasjon montert fra innsiden

– bindingsverk med utenpåliggende kontinuerlig isolasjon, der byggeprosessen må værbeskyttes
